Wegfahrsperre für Land- und Baumaschinen

Description

Wegfahrsperre für Land- und Baumaschinen

Originalbezeichnung: Wegfahrsperre

Die HELLA Elektronische Wegfahrsperre für Land- und Baumaschinen sichert Ihr Fahrzeug zuverlässig gegen unbefugte Benutzung.* Nach dem Einbau ist die Wegfahrsperre vollständig integriert und somit für Unbefugte nicht erkennbar. Die Wiederbeschaffung eines gestohlenen Fahrzeugs führt oft zu erheblichen wirtschaftlichen Verlusten und langen Ausfallzeiten. Mit der Wegfahrsperre erschweren Sie einen Diebstahl effektiv. Diese Wegfahrsperre ist vom KBA anerkannt und weist die Typennummer *74 / 61*95 / 56*0501*00 auf.

Kompatible Zündschalter:

Die Wegfahrsperre ist für alle Zündschalter der HELLA Baureihen 6JB 003 959-0.. sowie baugleiche Geräte geeignet, die im Handel erhältlich sind.

Elektronischer Schlüssel:

Der elektronische Schlüssel verwendet eine berührungslosen Transpondertechnik. Der Transponder ist batterielos und fest im mechanischen Schlüssel des Startschalters integriert.

Aktivierung der Wegfahrsperre:

Die Aktivierung erfolgt automatisch, wenn der mechanische Schlüssel im Startschalter auf Position „0“ gebracht wird (nach 5 Sekunden) oder dort verbleibt. Die Aktivierung trennt bis zu 3 betriebsrelevante Steuereinheiten, wie Starter, Zündung und Kraftstoffpumpe.

Deaktivierung der Wegfahrsperre:

Die Deaktivierung erfolgt über einen gültigen mechanischen Schlüssel und einen gültigen elektronischen Schlüssel (Transponder). Das Lesen des Transponders geschieht, sobald der mechanische Schlüssel im Startschalter die Klemme 15 aktiviert. Dies erfordert das Öffnen des mechanischen Schließ-Systems vor der Transponderprüfung.

Manipulationssicherheit:

Eine Manipulation der Wegfahrsperre bei abgeschalteter Zündung ist nicht möglich. Die Deaktivierung erfolgt durch Schließen von bis zu 3 betriebsrelevanten Steuereinheiten. Eine Störung der Versorgungsleitungen führt nicht zur Deaktivierung der Wegfahrsperre oder zum Löschen von Daten.

Technische Daten:

Elektrische Daten:

• Spannungsbereich 6 V – 32 V Nennspannung 12 V und 24 V Temperaturbereich -40°C bis +85°C
• Stromaufnahme Relais offen typ. 50 mA / 24 V DC
• Stromaufnahme Relais geschlossen typ. 300 mA / 24 V DC
• Stand-by Strom (Kl.30 Betrieb) ≤ 30μA / 24V DC

Relaisausgänge:

• Max. Schaltspannung 27 V
• Spannungsabfall (10 A) typ. 50 mV, max. 300 mV
• Min. Schaltstrom 1A / 5V DC
• Max. Schaltstrom 15 A
• Dauerstrom (23°C) 10 A

RF-Modul:

• Übertragungsfrequenz typ.134,2 kHz
• Kodierungsverfahren FSK
• Reichweite ca. 10 cm

Mechanische Daten:

• Lagertemperatur 2 h / +95°C
• Einbaulage beliebig
• Material Gehäuse PA66

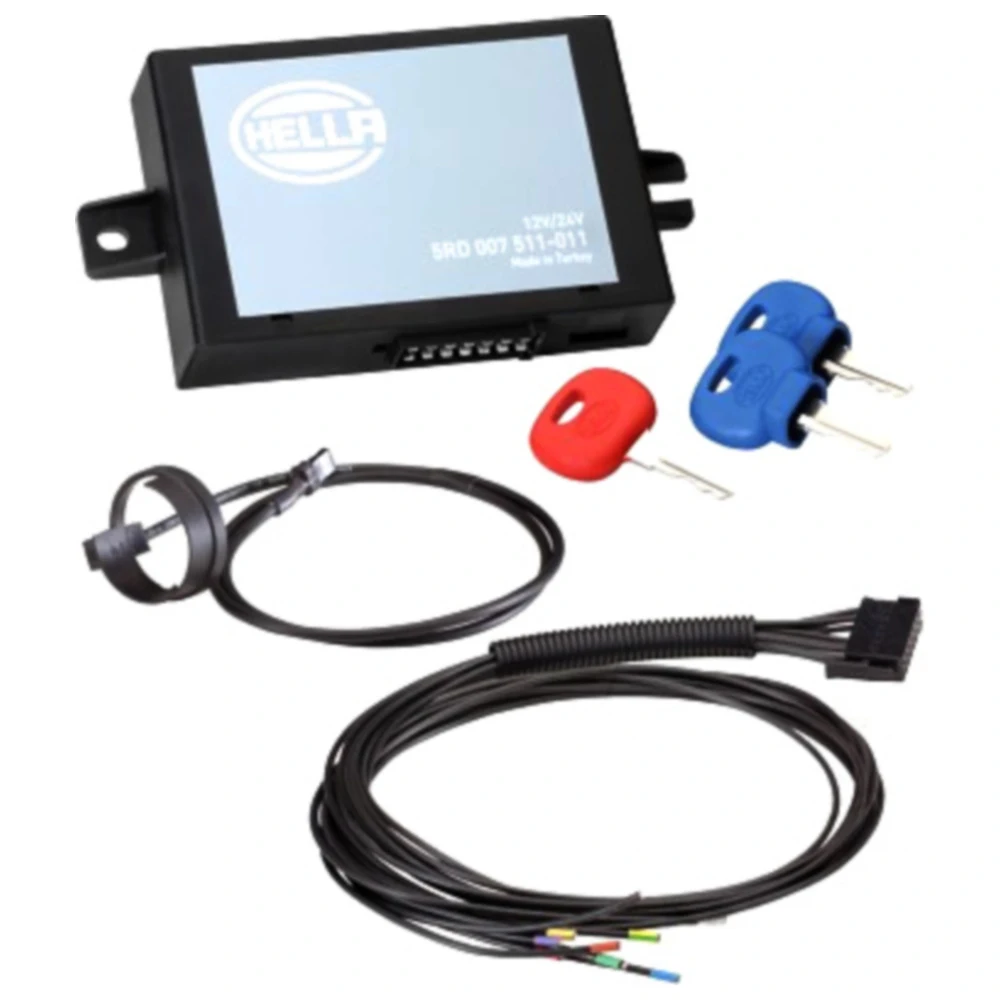

Lieferumfang:

• Wegfahrsperrensteuergerät
• Anschlusskabelsatz für das Steuergerät
• Antenneneinheit inkl. Anschlusskabel
• 2 blaue Schlüssel (mechanisch inkl. Transponder)**
• 1 roter Schlüssel (Masterschlüssel zum Anlernen der blauen Schlüssel)
• Montageanleitung

* Der Einbau der Wegfahrsperre sollte durch qualifiziertes Fachpersonal durchgeführt werden. ** Es können maximal 10 Schlüssel pro Wegfahrsperrensteuergerät angelernt werden.

Hersteller Nr.: Hella 5RD 007 511-011

EAN: 4082300405668
